Устройство лазера

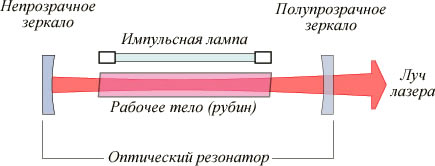

Схема устройства на примере рубинового лазера
Лазер обычно состоит из трёх основных элементов:
- Источник энергии (механизм «накачки»);
- Рабочее тело;
-Система зеркал («оптический резонатор»).
Источник накачки подаёт энергию в систему. Это может быть электрический разрядник, импульсная лампа, дуговая лампа, другой лазер, химическая реакция или даже взрывчатое вещество. Тип используемого устройства накачки напрямую зависит от используемого рабочего тела, а также определяет способ подвода энергии к системе. Например, гелий-неоновые лазеры используют электрические разряды в гелий-неоновой газовой смеси, а лазеры на основе алюмо-иттриевого граната с неодимовым легированием (Nd:YAG лазеры) — сфокусированный свет ксеноновой импульсной лампы, эксимерные лазеры — энергию химических реакций.
Рабочее тело — основной определяющий фактор рабочей длины волны, а также остальных свойств лазера. Существуют сотни или даже тысячи различных рабочих тел, на основе которых можно построить лазер. Рабочее тело подвергается «накачке», чтобы получить эффект инверсии электронных населённостей, что вызывает вынужденное излучение фотонов и эффект оптического усиления.
В лазерах используются следующие рабочие тела:
- Жидкость, например в лазерах на красителях. Состоят из органического растворителя, например метанола, этанола или этиленгликоля, в которых растворены химические красители, например кумарин или родамин. Конфигурация молекул красителя определяет рабочую длину волны.
- Газы, например, углекислый газ, аргон, криптон или смеси, такие как в гелий-неоновых лазерах. Такае лазеры чаще всего накачиваются электрическими разрядами.
- Твёрдые тела, такие как кристаллы и стекло. Сплошной материал обычно легируется (активируется) добавкой небольшого количества ионов хрома, неодима, эрбия или титана. Типичные используемые кристаллы: алюмо-иттриевый гранат (YAG), литиево-иттриевый фторид (YLF), сапфир (оксид алюминия) и силикатное стекло. Самые распространённые варианты: Nd:YAG, титан-сапфир, хром-сапфир (известный также как рубин), легированный хромом стронций-литий-алюминиевый фторид (Cr:LiSAF), Er:YLF и Nd:glass (неодимовое стекло). Твердотельные лазеры обычно накачиваются импульсной лампой или другим лазером.
- Полупроводники. Материал, в котором переход электронов между энергетическими уровнями может сопровождаться излучением. Полупроводниковые лазеры очень компактны, накачиваются электрическим током, что позволяет использовать их в бытовых устройствах, таких как проигрыватели компакт-дисков.
Оптический резонатор, простейшей формой которого являются два параллельных зеркала, находится вокруг рабочего тела лазера. Вынужденное излучение рабочего тела отражается зеркалами обратно и опять усиливается. Волна может отражаться многократно до момента выхода наружу. В более сложных лазерах применяются четыре и более зеркал, образующих резонатор. Качество изготовления и установки этих зеркал является определяющим для качества полученной лазерной системы.
Также, в лазерной системе могут монтироваться дополнительные устройства дли получения различных эффектов, такие как поворачивающиеся зеркала, модуляторы, фильтры и поглотители. Их применение позволяет менять параметры излучения лазера, например, длину волны, длительность импульсов и т. д.
